App herunterladen #
QR-Code scannen oder auf die Schaltfläche klicken, um herunterzuladen “Tuya Smart” App
Merkmale #
- Es nutzt das Standard-Bluetooth-SIG-Mesh-Protokoll für intelligente Vernetzung; Geräte leiten Signale automatisch weiter.
- Unterstützt die direkte Steuerung über Bluetooth mit dem Smartphone, keine Internetverbindung erforderlich.
- Unterstützt die Verbindung zu einem Bluetooth-Gateway, wodurch Fernsteuerung und Sprachsteuerung durch Drittanbieter ermöglicht werden.
- 5 verschiedene Ausgabemodi unterstützen 5 LED-Streifen (Einzelfarbe/Einstellbares Weiß/RGB/RGBW/RGB+TW).
- Unterstützt 2,4-GHz-Fernsteuerung.
- In Verbindung mit der “Tuya Smart”-App: drahtloses Dimmen, Fernbedienung, Gruppensteuerung, Erstellen von Lieblingsszenen, Timerfunktion, Musikrhythmus, biologischer Rhythmus, Schlaf- und Weckplan, Automatisierung und Tipp-zum-Start-Funktion.
Parameter #
| Produktname | 5-in-1-LED-Controller (BLE Mesh + 2,4 GHz) |
| Modell-Nr. | iL5B |
| Eingang | DC12V-24V |
| Ausgabe | 6A/Kanal |
| Gesamtleistung | Max 12A |
| Ausgabetyp | Konstantspannung |
| Protokoll | Bluetooth SIG Mesh + 2,4-GHz-Funk |
| Bluetooth | 5.0 |
| Kontrollabstand | 30 m |
| Betriebstemperatur | -20 bis 45 °C |
| Produktgröße | 91*37*17,6 mm (L*B*H) |
- Eingang 1
- Eingang 2 (DC5521 Max 10A)
- Indikator
- SET-Taste
- Ausgabe
Anschlussplan #
Für einfarbige LED-Streifen (kurzes Drücken von “SET” – weiße Anzeige)
Für einstellbare weiße LED-Streifen (kurzes Drücken von “SET” – gelbe Anzeige)
Für RGB LED-Streifen (kurzes Drücken von “SET” – rote Anzeige)
Für RGBW LED-Streifen (kurzes Drücken von “SET” – grüne Anzeige)
Für RGB+TW LED-Streifen (kurzes Drücken von “SET” – blaue Anzeige)
Einstellungen für den Ausgabemodus #
Durch wiederholtes kurzes Drücken der Taste (SET) kann der Ausgabemodus ausgewählt werden. Die Anzeige zeigt verschiedene Ausgabemodi wie im folgenden Diagramm an.
| Indikator | Ausgabe |
| Weiß | Einfarbig |
| Gelb | Verstellbares Weiß |
| Rot | RGB |
| Grün | RGBW |
| Blau | RGB+TW |
App-Details #
1) Schließen Sie den Controller an das Netzteil an.
2) Blinkt die Anzeige schnell (2 Mal pro Sekunde), halten Sie die Taste “SET” 3 Sekunden lang gedrückt, wenn die Anzeige nicht schnell blinkt, oder schalten Sie das Gerät 6 Mal aus und wieder ein.
oder
3) Öffnen Sie die “Tuya”-App.

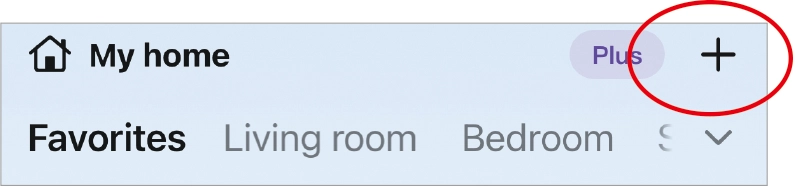

4) Klicken Sie auf “+”.”

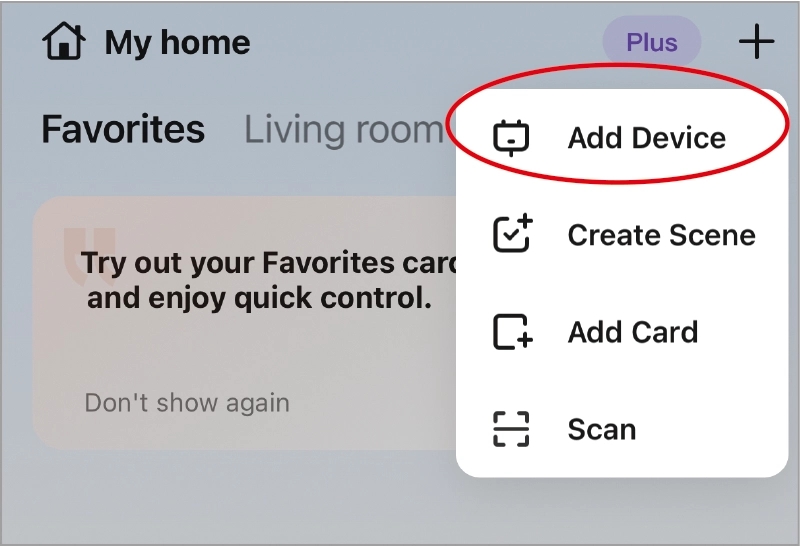

5) Klicken Sie auf “Gerät hinzufügen”.”

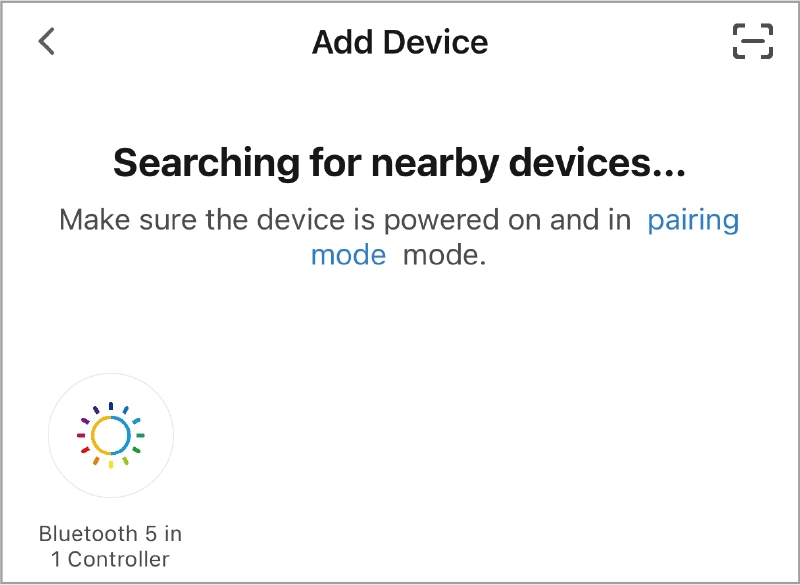

6) Automatische Suche nach Geräten in der Nähe und Anklicken des entsprechenden Geräts.

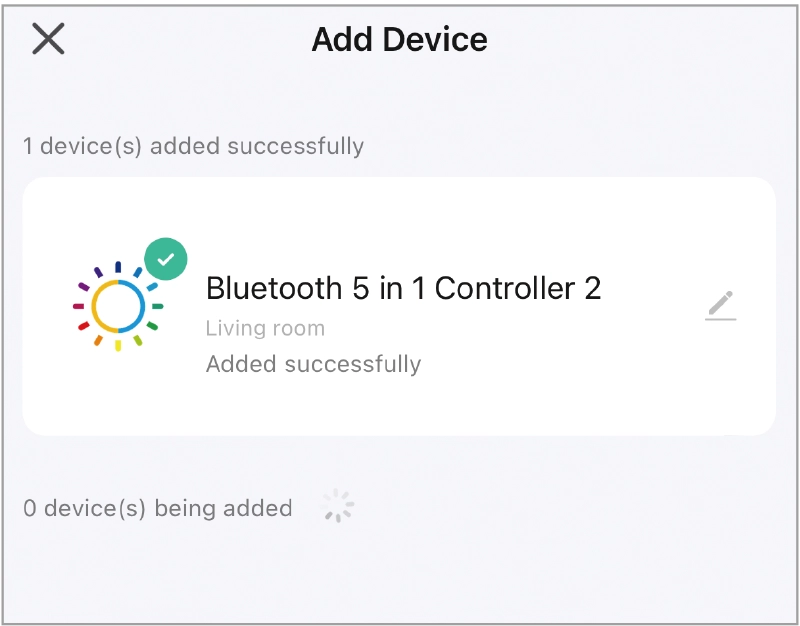

7). Gerätehinzufügung abgeschlossen.
Lichtsteuerung #

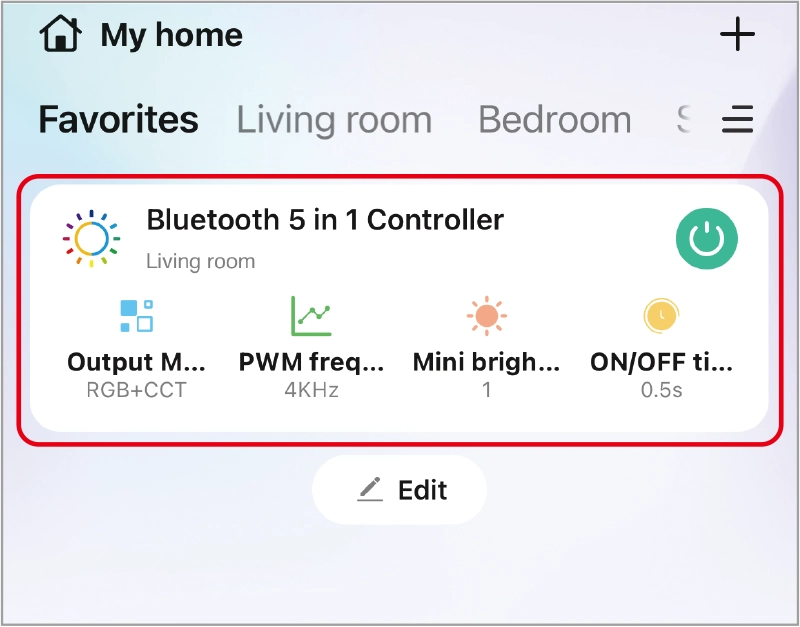

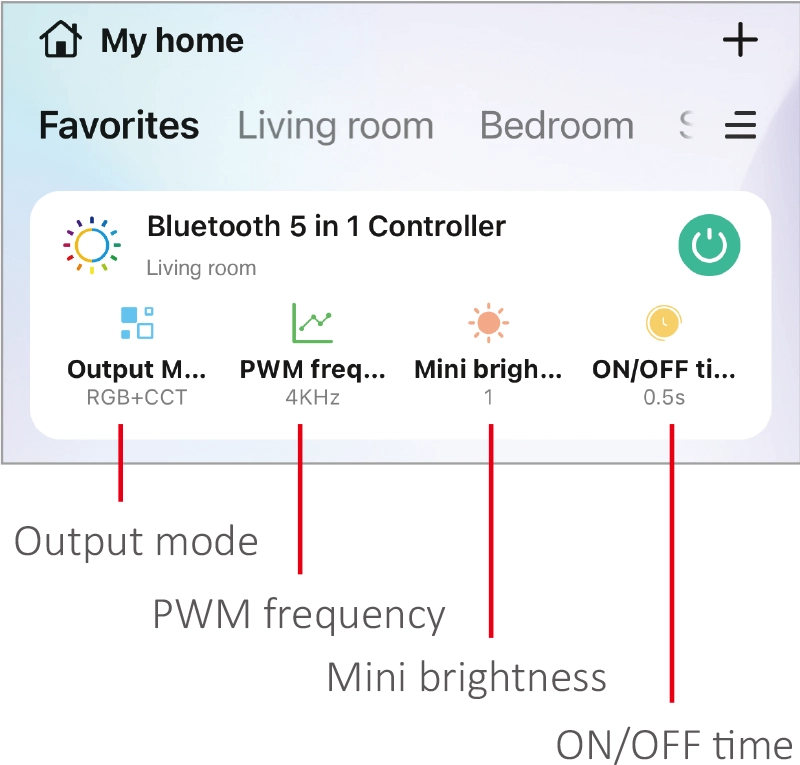

Klicken Sie auf das Gerät, um zur Hauptseite zu gelangen.
- AusgabemodusWählen Sie den richtigen Modus, der mit dem LED-Streifen kompatibel ist.
- PWM-Frequenz: Änderung der Frequenz zur Lösung des Rauschproblems durch das Netzteil.
- Mini-Helligkeit: die geringste Helligkeit der Lichter.
- EIN-/AUS-Zeit: Der Lichtstatus ändert sich allmählich (werkseitig voreingestellte Zeit: 0,5 Sekunden).
Hochfrequenzgeräte unterstützen nur Geräte mit geringerer Wattzahl, Niederfrequenzgeräte unterstützen Geräte mit höherer Wattzahl und bieten eine bessere Dimmleistung. (Die werkseitige Standard-PWM-Frequenz beträgt 4 kHz).
Fernsteuerung #
Tuya Bluetooth-Gateway erforderlich. #
1. Fügen Sie das Bluetooth-Gateway zur Tuya-App hinzu. (Weitere Informationen finden Sie im Benutzerhandbuch des Gateways.)

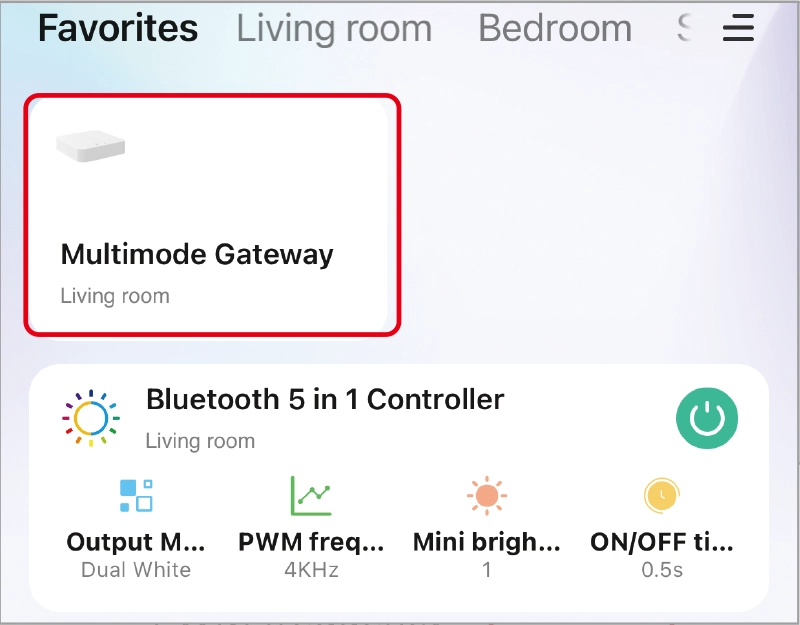

2. Klicken Sie in der Tuya-App auf “Gateway”.

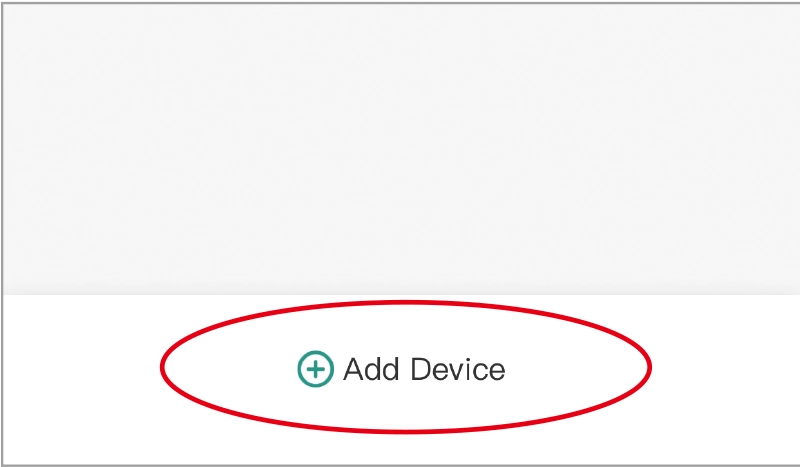

3. Klicken Sie unten auf die Schaltfläche “Gerät hinzufügen”.

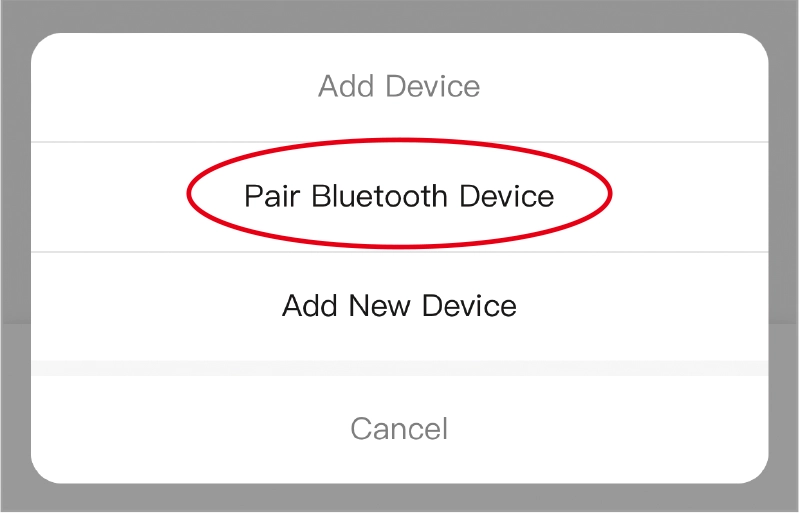

4. Klicken Sie auf “Bluetooth-Gerät koppeln”.”

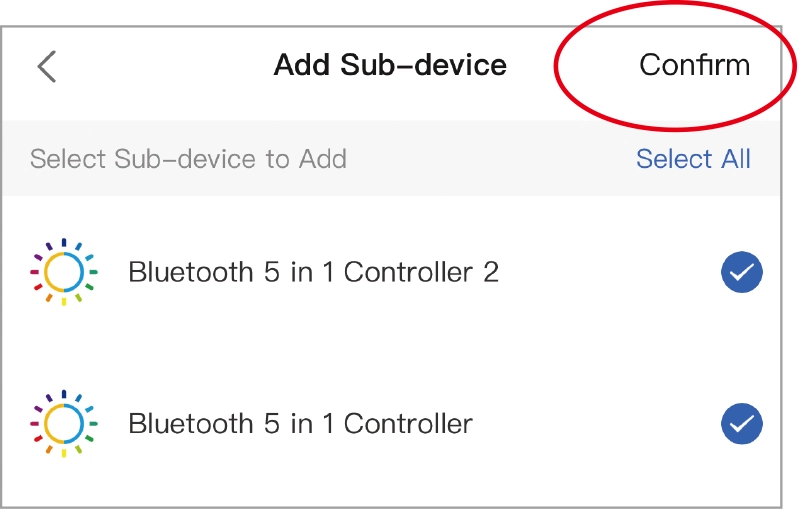

5. Gerät auswählen und auf “Bestätigen” klicken.

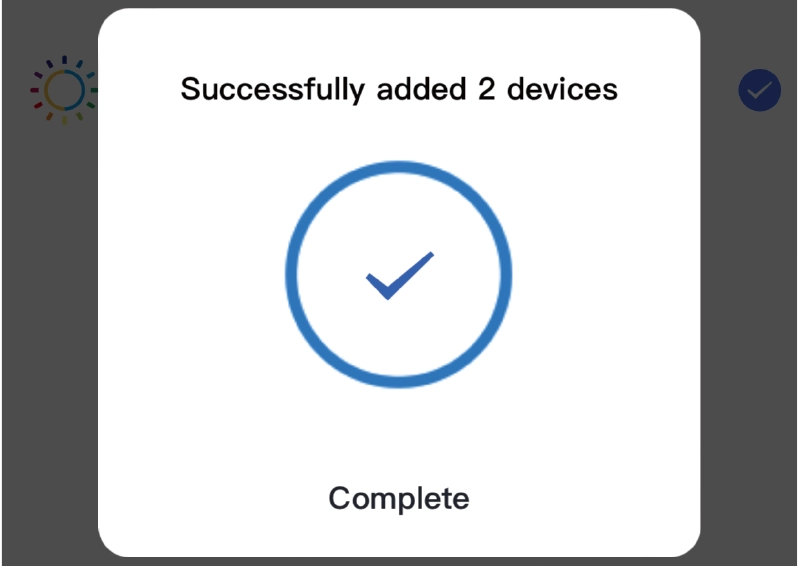

6. Gerätehinzufügung abgeschlossen.
Details zur Sprachsteuerung #
Erfordert ein Bluetooth-Gateway. #
Klicken Sie auf “Ich”, wählen Sie den Drittanbieterdienst aus und schließen Sie die Einstellungen ab.
2,4-GHz-Fernbedienung #
Verknüpfungscode (2 verschiedene Lösungen) #
Lösung 1
Drücken Sie einmal kurz die Taste “SET”, dann innerhalb von 3 Sekunden dreimal kurz die Taste “I”.
Lösung 2
Schalten Sie das Gerät aus und wieder ein, drücken Sie innerhalb von 3 Sekunden dreimal kurz die Taste “I”.
Die Verbindung ist hergestellt, wenn die Leuchte dreimal langsam blinkt.
Reinigungscode (2 verschiedene Lösungen) #
Lösung 1
Drücken Sie einmal kurz die Taste “SET”, dann innerhalb von 3 Sekunden fünfmal kurz die Taste “I”.
Lösung 2
Schalten Sie das Gerät aus und wieder ein, drücken Sie innerhalb von 3 Sekunden 5 Mal kurz die Taste “I”.
Der Reinigungscode ist abgeschlossen, wenn die Leuchte 6 Mal schnell blinkt.
Liste der dynamischen Modi (nur für Fernbedienungen) #
Aufmerksamkeit: Helligkeit, Sättigung und Geschwindigkeit sind dimmbar
| NEIN. | Dynamischer Modus |
| 1 | Automatischer Farbwechsel |
| 2 | RGB allmähliche Veränderung |
| 3 | Farbwechsel zufällig |
| 4 | Siebenfarbenspringen |
| 5 | Farben springen zufällig |
| 6 | Vulkanrot |
| 7 | Waldgrün |
| 8 | Ozeanblau |
9 | Dreifarbige Sprünge und allmähliche Farbveränderungen |
Aufmerksamkeit #
- Bitte schalten Sie die Stromzufuhr ab, bevor Sie das Gerät verkabeln.
- Bitte überprüfen Sie vor dem Anschließen die Spannung des Netzteils.
- Zerlegen Sie es nicht, wenn Sie kein Experte sind.
- Nicht in metallischen oder magnetischen Bereichen verwenden.
