Kenmerken #
- Het Zigbee 3.0-protocol is als standaard vastgesteld.
- Er worden 5 soorten uitgangsmodi ondersteund voor 5 ledstrips (enkelkleurig/instelbaar wit/RGB/RGBW/RGB+TW).
- Ondersteunt afstandsbediening op 2,4 GHz.
- Ondersteuning voor bediening via de ”Tuya”-app (Zigbee 3.0-gateway vereist)
- Amazon Alexa, Philips Hue, Yandex Station, Home Assistant-bediening.
Parameters #
| Productnaam | 5-in-1 LED-controller (Zigbee 3.0 + 2,4 GHz) |
| Modelnr. | iL5Z |
| Invoer | 12 V DC - 24 V DC |
| Uitvoer | 6 A/kanaal |
| Totale productie | Max. 12 A |
| Uitvoertype | Constante spanning |
| Protocol | Zigbee 3.0 + 2,4 GHz RF |
| 2,4 GHz RF-bereik | 30m |
| Zigbee-afstand | 100 m |
| Bedrijfstemperatuur | -20 tot 45 °C |
| Product Grootte | 91 × 37 × 17,6 mm (L × B × H) |
- Invoer 1
- Ingang 2 (DC5521, max. 10 A)
- Indicator
- SET-knop
- Uitvoer
Aansluitschema #
Voor eenkleurige ledstrip (druk kort op “SET” – wit lampje)
Voor een LED-strip met instelbare witheid (kort op “SET” drukken – gele indicator)
Voor RGB-ledstrip (kort op “SET” drukken – rode indicator)
Voor de RGBW-ledstrip (druk kort op “SET” – groene indicator)
Voor de RGB+TW LED-strip (druk kort op “SET” – blauw lampje)
Instellingen voor de uitvoermodus #
Druk kort en herhaaldelijk op (SET) om de uitvoermodus te selecteren; het indicatielampje geeft de verschillende uitvoermodi weer zoals in onderstaande afbeelding.
| Indicator | Uitvoer |
| Wit | Eén kleur |
| Geel | Instelbaar wit |
| Rood | RGB |
| Groen | RGBW |
| Blauw | RGB+TW |
App-details #
1. Werkt met de volgende Zigbee 3.0-hubs #
2. Het apparaat in de Zigbee-koppelingsmodus zetten #
1). Sluit de controller aan op de voedingsadapter.
2). Het lampje knippert snel (2 keer per seconde). Houd de “SET”-knop 3 seconden ingedrukt als het lampje niet snel knippert, of schakel het apparaat 6 keer uit en weer in.
of
Toevoegen aan Amazon Echo (Alexa) #
Echo met ingebouwde Zigbee
1. Zet het apparaat in de Zigbee-koppelingsmodus.
2. Zeg tegen Amazon Echo: “Alexa, zoek apparaten”. .
3. Wacht even tot het apparaat wordt gedetecteerd; de spraakbesturing is nu geactiveerd.
Toevoegen aan Philips Hue #
De Philips Hue Bridge is vereist
1. Zet het apparaat in de Zigbee-koppelingsmodus.
2. Open de app “Philips Hue”, tik op “INSTELLINGEN” en tik vervolgens op “Lampen”.
3. Klik op het “+”-teken rechtsboven in de hoek.
4. Klik op “Zoeken”.
5. Klik op “Configuratie starten” en volg de instructies in de app om de configuratie te voltooien.
Toevoegen aan Home Assistant #
Een Zigbee 3.0-coördinator is vereist
1. Zet het apparaat in de Zigbee-koppelingsmodus.
2. Open de Home Assistant-app en ga naar “Zigbee2MQTT”.
3. Klik op “Ξ”.
4. Klik op “Deelname toestaan (Alle)”. .
5. Wacht tot het apparaat verbinding maakt.

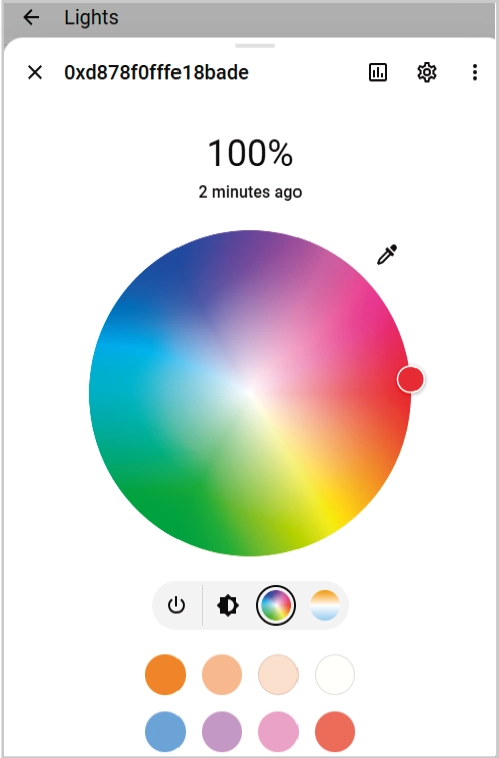

6. Succesvol toegevoegd.
#
De Tuya Zigbee 3.0-gateway is vereist
1. Zet het apparaat in de Zigbee-koppelingsmodus.
2. Open de app “Tuya”, klik op de Zigbee-gateway en klik vervolgens op “Zigbee”.

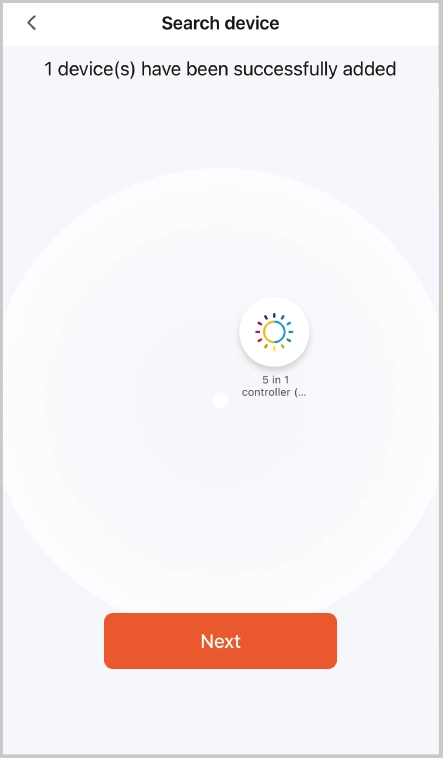

3. Klik op “Apparaat toevoegen”.

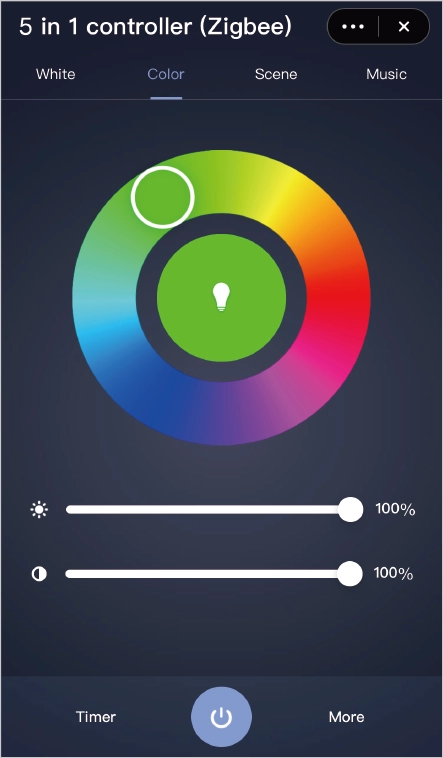

4. Succesvol toegevoegd.
2,4 GHz-afstandsbediening #
Code koppelen (2 verschillende oplossingen) #
Oplossing 1
Druk één keer kort op “SET” en druk binnen 3 seconden drie keer kort op “I”
Oplossing 2
Schakel het apparaat uit en weer in, en druk binnen 3 seconden 3 keer kort op de toets “I”
De verbinding is tot stand gebracht als het lampje 3 keer langzaam knippert
Schoonmaakcode (2 verschillende oplossingen) #
Oplossing 1
Druk 1 keer kort op “SET” en druk binnen 3 seconden 5 keer kort op “I”
Oplossing 2
Schakel het apparaat uit en weer in, en druk binnen 3 seconden 5 keer kort op de toets “I”
De reinigingscode is voltooid als het lampje 6 keer snel knippert.
Lijst met dynamische modi (alleen voor de afstandsbediening) #
Let op: helderheid, verzadiging en snelheid zijn instelbaar
| Nee. | Dynamische modus |
| 1 | Automatische kleurwisseling |
| 2 | RGB geleidelijke verandering |
| 3 | De kleur verandert willekeurig |
| 4 | Zeven kleuren springen |
| 5 | De kleur verandert willekeurig |
| 6 | Vulkaanrood |
| 7 | Bosgroen |
| 8 | Oceaanblauw |
9 | Driekleurig springen en geleidelijke overgang |
Let op #
- Schakel de stroom uit voordat u het apparaat aansluit.
- Controleer de spanning van de voedingsadapter voordat u deze aansluit.
- Demonteer het apparaat niet als u hier geen ervaring mee hebt.
- Gebruik het niet in een omgeving met metaal of magnetische velden.
